破碎機布袋除塵器清灰系統的設計

發布日期：2017-12-10 15:14

　　破碎機布袋除塵器的清灰采用壓縮空氣低壓脈沖清灰。清灰系統的關鍵設備是電磁脈沖閥，它的選用關系到除塵器的造價及清灰效果。

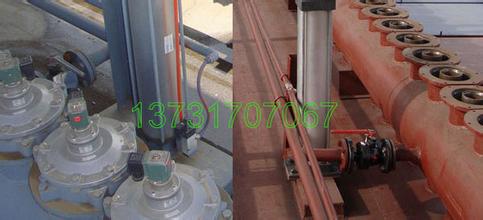

　　我們為PPC型礦山破碎機布袋除塵器選用的電磁脈沖閥為噴吹壓力＜0.3Mpa的進口電磁脈沖閥，DC24V，φ2″，膜片經久耐用，壽命大于100萬次以上，滿足了電磁脈沖閥的O運行要求、極大地減少了維護工作量。

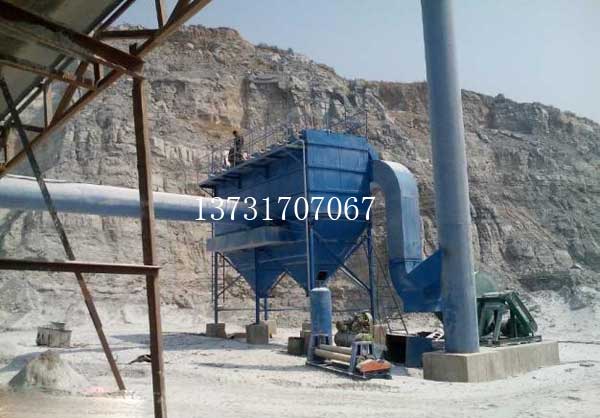

　　礦山破碎機布袋除塵器采用在線清灰方式，清灰功能的實現是通過PLC利用差壓（定阻）、定時或手動功能啟動脈沖噴吹閥噴吹，使濾袋徑向變形，抖落灰塵。
　　清灰系統設計合理，脈沖閥動作靈活可靠；在設備出廠前，對清灰系統等主要部件進行了預組裝，以保證質量。
　　清灰用的噴吹管采用無縫管，借助校直機進行直線度校正。噴吹短管（又稱噴嘴）與噴吹管的焊接采用了工裝摸具，二氧化碳保護焊接，減少變形，保證噴吹短管間的形位公差。噴吹管借助支架固定在上箱體中，并設備了定位銷，方便每次拆裝后的準確復位。
　　采用文氏管或類似結構的零件對壓縮空氣進行導流，有助于壓縮空氣氣流方向的穩定，但文氏管或類似零件的結構會導致設備阻力的增加，我們采用的噴嘴有同樣的導流效果但沒有增加設備阻力之憂。

　　清灰系統設備氣罐和分氣包、精密過濾器/（除油、水、塵），保證供氣的壓力和氣量和品質，清灰力度和清灰氣量能滿足各種運行工況下的清灰需求。
